某生產大型圓筒混料機廠家想要對焊后設備進行消除殘余應力處理，經過多方位考慮研究后，決定采用振動時效工藝消除殘余應力。

筒體的材質為16Mn，直徑為3.8m、長為15m，筒體由多個圓筒焊接而成，圓筒鋼板厚度*大為56mm，筒體質量為100t。選擇JH-700A振動時效設備。

工藝參數選擇

支撐點位置

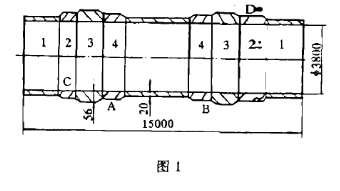

經過測試，得出筒體振動波形，將支撐點放在節點處，即上圖的A和B點，支撐物為橡膠墊。

激振點的位置

激振點選在剛性較大的厚板處，以便能帶動筒體產生共振。由于筒體質量和結構較大，為使筒體各部分都能產生共振，應力均勻降低，激振點選擇兩點，位置在筒體兩端，并且相間180°（C和D點），分別進行兩次振動處理。

激振器與筒體的連接

由于激振器無法與筒體直接連接，制作了專用工裝。先將螺栓穿入工裝孔內焊接固定，然后將工裝焊在筒體上C和D點，再將激振器緊固在工裝上，確定激振器與筒體間剛性連接，激振器偏心輪旋轉面與筒體軸線垂直。

加速度計安裝位置

加速度計安裝在遠離激振器的筒體另一端邊緣，此處振幅*大。

激振力的選擇

激振力是振動時效中一項關鍵參數，尤其是對焊接構件更為重要。激振力的大小應滿足它所產生的動應力等于構件工作載荷的1/2倍，即σ動=1/2σ載荷，而激振力決定于激振器的偏心檔次和共振頻率，當掃描確定了共振頻率后，需確定適當?shù)钠臋n次，來滿足上述關系。正確地選擇激振力不僅能降低殘余應力，而且能提高焊接構件的疲勞壽命。

筒體對接焊成后振動時效試驗結果

筒體對接焊成后進行振動處理，先在C點震動，選Ⅰ檔偏心掃描，得到幅頻特性曲線。主振頻率選在3500r/min,用Ⅱ檔偏心共振30min，記錄加速度變化值，由0.6G上升到0.7G后穩定不變。然后分別在幅振頻率2350r/min和3650r/min，共振10min。*后用Ⅰ檔偏心再次掃描，得出幅頻特性曲線。用得到的曲線與原曲線比較，主振峰明顯左移，峰值增高，幅頻變窄，證明殘余應力降低。按上述方法在D點再次振動處理，*后測得振動前后殘余應力值明顯減少70%以上，由此可見，采用振動時效設備消除應力的效果是可*的。

圓筒分節振動時效試驗效果

為了提高振動時效效果，我們對之前的方法做了改進。在筒體整體對接之前，分別由1、2、3、4節（如圖1所示）圓筒組成的兩部分進行振動時效，振動的過程按上述方法進行。在分節振動中，由于構件的重量和結構減小，振動消除應力的效果得到了明顯的提高，殘余應力值降低70%以上，說明此方法效果可*。

結論：

1. 采用振動時效設備對大型圓筒構件進行消除應力處理，效果明顯，環保經濟。

2. 無論是筒體對接焊成后振動時效還是筒體分節進行振動時效處理，振動時效工藝效果都很可*。
