近年來，船舶氣囊下水工藝技術因其投資少、見效快等優勢，在民營造船企業得到了迅速推廣。但隨著船舶噸位和長度的增加，艉機型船在艉浮前易發生“艉下垂”現象，造成船底結構由于少數氣囊支撐而局部受損。因常規的靜水計算方法已不能準確的預測上述現象。所以需要測試手段修正理論計算，提出更科學的計算方法，以適應現代船舶建造質量和對安全控制高標準的要求。

本文主要是采用動態應變儀對21.500t散貨船在下水過程中的船底及上甲板應力變化進行測試，分析研究船舶重力式氣囊下水過程對船體結構應力的影響。

船臺參數

下水船舶總長167.5m，水線長161.2m，垂線間長158.0m，型寬23.0m，型深12.8m，自重約610t。

測試儀器

儀器采用南京聚航科技有限公司的JHDY動態應變儀，提供配套軟件，多通道可同時實時顯示曲線和所需物理量。軟件自動生成測試報告，可在線打印。儀器精度高，測量結果準確。

應力測點布置

船底應力測試點位于105#肋位外底板內側，甲板上的應力測試點位于105#肋位上甲板處，應變片順船長方向布置。

測試結果與討論

設置同步信號，以船舶下水的實際時間統一所有測試的結果。

甲板應力測試結果

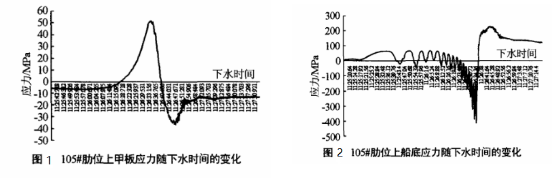

從圖1可以看出，在11:26:07下水時間之前，上甲板測點應力值恒定在5Mpa左右，船舶置于氣囊上呈微中垂?fàn)顟B(tài)；在下水時刻為11:26:08-11:26:33階段，測點處應力由壓縮轉變?yōu)槔欤⒀杆僭龃蟮郊s53MPa。此時，船舶處于中拱狀態，且向水域移動了約72m；在下水時刻11:26:33-11:26:47階段，船舶由中拱迅速轉化為中垂?fàn)顟B(tài)。此時，由于浮力大部分集中在船艉，浮力矩較大，使測點處的最大壓縮應力達到約40MPa；下水11:26:47-11:27:00階段，船舶逐漸起浮，由于船艉浮力向船艏分散使船舶中垂?fàn)顟B(tài)減弱；至11:27:00后船舶全浮，船舶在自重和浮力的作用下處于中垂?fàn)顟B(tài)，測點應力值約為15MPa。

船底應力測試結果

由圖2船底應力測試結果可以看出：

1. 在11:26:08以前，船體擱置在上加速向水域移動，在重力的作用下自由變形，測點處以拉伸應力為主，應力的大小隨氣囊滾過該測點的位置有規律繞一水平軸變化，船底支撐氣囊數目未變，氣囊尚未入水：在船舶下水時間11:26:08-11:26:33，部分氣囊滾入水中，船底支撐氣囊數量隨船體的下滑而減少，105#肋位的船底應力由拉伸應力轉變?yōu)閴嚎s應力并呈現出有規律地增大，到11:26:33時僅有少數氣囊支撐，此時應力達到最大值約為400MPa；在下水時間11:26:35左右，測點處附近的壓應力在較短的時間內轉變?yōu)槔鞈?yīng)力，表明測點處已沒有氣囊支撐，105#肋位橫截面已移出船臺，船體僅受自身重量，浮力及首部少數氣囊支撐而平衡；在下水時間為11:26：35-11:27:00階段，起初由于船艉入水后浮力較為集中，船體梁在艉部集中的浮力、自重及艏部氣囊反力的作用下保持平衡，測點處拉伸應力較大約為250MPa，隨后，大約在下水時刻為11:26:35時，船體起浮，船底艉部集中的浮力逐漸沿船長方向分散，測點處拉伸應力也減少；在11:27:00后船舶完全入水，船體處于自由中垂?fàn)顟B(tài)；船底總縱彎曲應力約為100MPa。

2. 從船底測點處應力變化可知，其最大值已超過許用應力，必須采取加強措施，或?qū)ο滤桨高M(jìn)行進一步改進。

縱向傾角測試

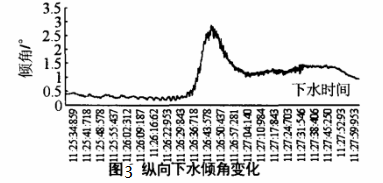

為了進一步研究船舶在下水過程中縱向角度變化，以判斷船舶是否發生艉落傾斜，采用傾角儀對縱向角度進行測量，傾角儀安裝在第三貨艙約80#肋位內底板縱中剖面，從圖3可以看出，滑行開始階段，下水船舶縱向角度變化不大，約為0.3°，約為氣囊初始高度及船臺傾角；當下水時間約為11:26:33時，船舶縱向角度由0.3°突然增加到2.8°；在11:26:47-11:27:00階段，浮力矩的增加使船舶縱向傾角變回1.2°，隨后在11:27:00時刻后，在船長方向上船體自身重量、浮力及波浪等因素的作用下縱搖并自由平衡，縱傾角約為1°。

結論

通過對該船105#肋位上甲板和船底應力的測試分析及下水船舶縱向角度的測量，可以得到如下結論；

1. 該船在下水過程中發生艉落現象，而之前預測的艉下垂現象并不明顯；發生艉落時，局部結構可能因船臺末端少數氣囊的支撐發生了永久性變形；

2. 在船舶氣囊下水過程中，船舶結構應力的變化主要取決于船舶下水重量、重心的縱向位置、潮位的高低、船臺及氣囊下水的工藝等因素。當下水潮位一定時，下水船舶的重心縱向位置靠前，這會造成艉浮時艏部氣囊反力值過大，而縱向位置過后又會造成滑行過程中船臺末端反力值過大，甚至出現彎折。另一方面，當其他因素一定時，船臺的坡度和水下延伸長度也會影響氣囊下水過程中船體的應力變化，延長船臺在水中的長度，增加艉浮前支撐船體的氣囊總數，使船底集中應力分散，有利于改善船體結構性能；至于這些因素的改變對船體結構性能的改善程度有待進一步計算論證。

3. 綜上所述，由于氣囊的工作高度，使下水潮位相對降低，因此利用氣囊下水時，船舶發生艉落現象的幾率較大；高噸位船舶下水時，需采取局部結構加強，延伸船臺，改變坡度及船臺改造半潛等措施予以改善。
